IGBT功率器件應用解決方案

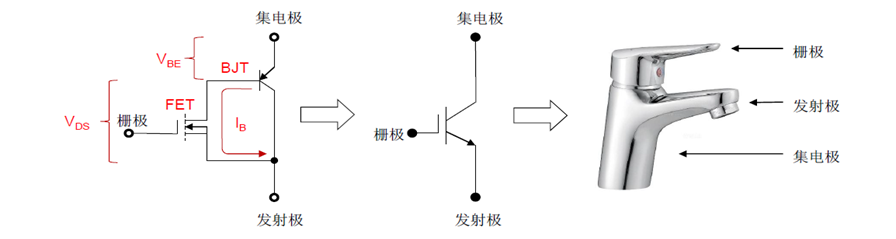

? IGBT的導通與截止是由柵極電壓控制的,如圖一所示。柵極加正向電壓時,MOSFET內形成通道,并為PNP晶體管提供基極電流,使IGBT導通。柵極加負向電壓時,MOSFET內通道消失,基極電流切斷,IGBT截止。
? 開態相當于水龍頭放水,IGBT持續通電流狀態;漂移區存在大量電子-電洞;漂移區電阻降低,使耐壓高的IGBT也具有低的導通電壓特性。
? 關態相當于水龍頭關閉,水龍頭需要承載一定的水壓且不能漏水;IGBT承載電壓且不能有漏電流;漂移區不存在大量電子-電洞;漂移區可以承壓。
? 開關狀態:截止到導通或者導通到截止都是瞬間完成;寄生電容充電和放電過程。
△圖一

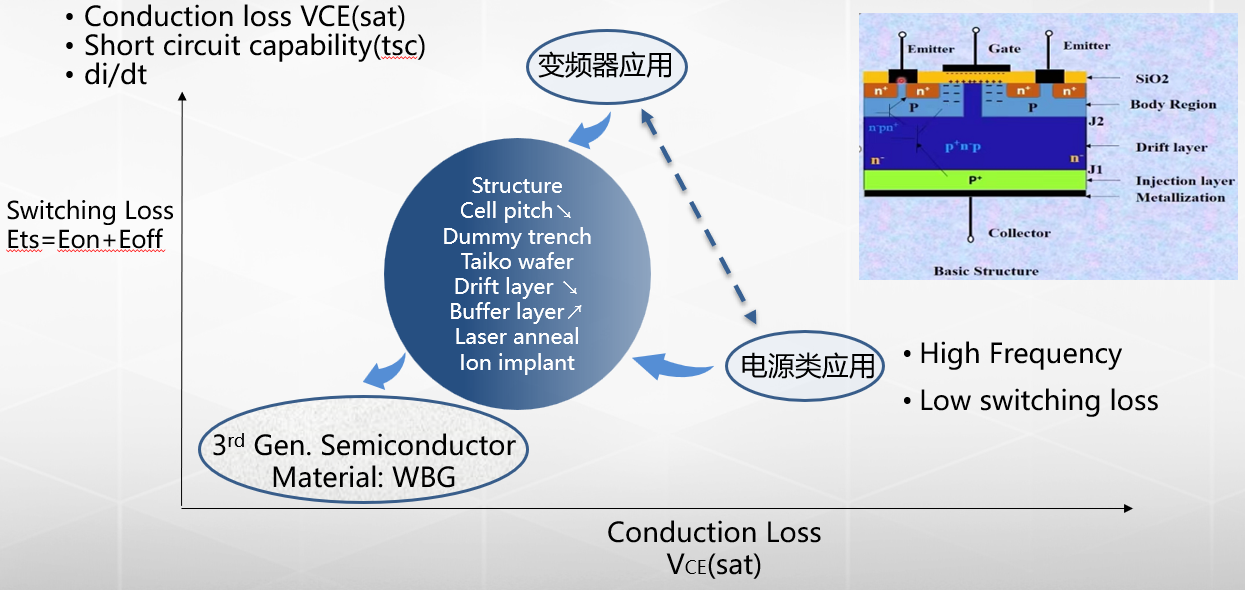

IGBT對應不同應用會有特性上的的權衡,例如變頻器應用(電機控制)會相較電源類應用的頻率低,所以更在意導通損耗要低且要有能夠承受短路的能力,一般來說tsc>10us, 而電源類的應用則需要開關損耗低,如圖二所示。
△圖二

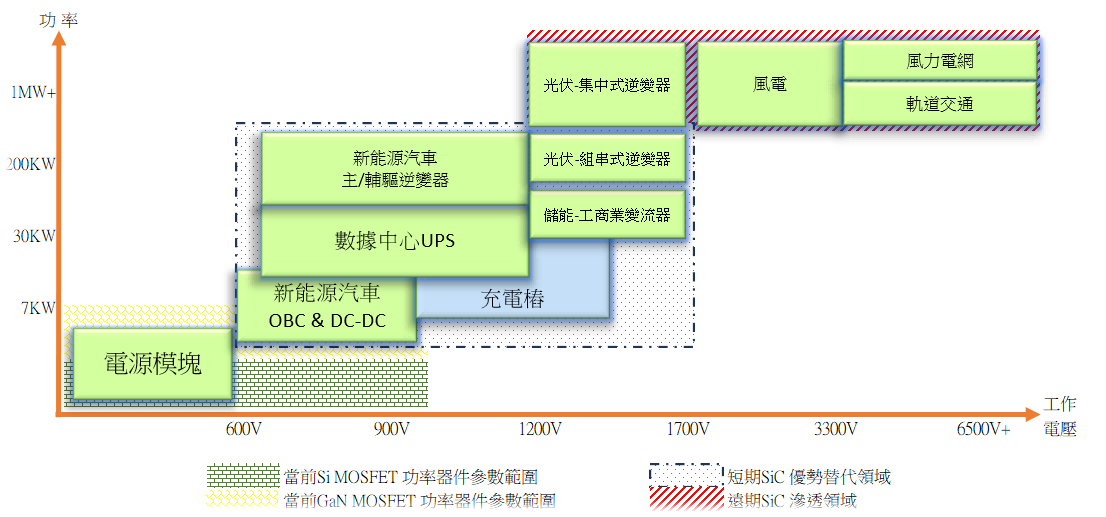

IGBT的應用領域廣泛,如圖三所示為其主要應用領域,標紅底的部份則是遠期較有可能被SiC取代的領域。
△圖三

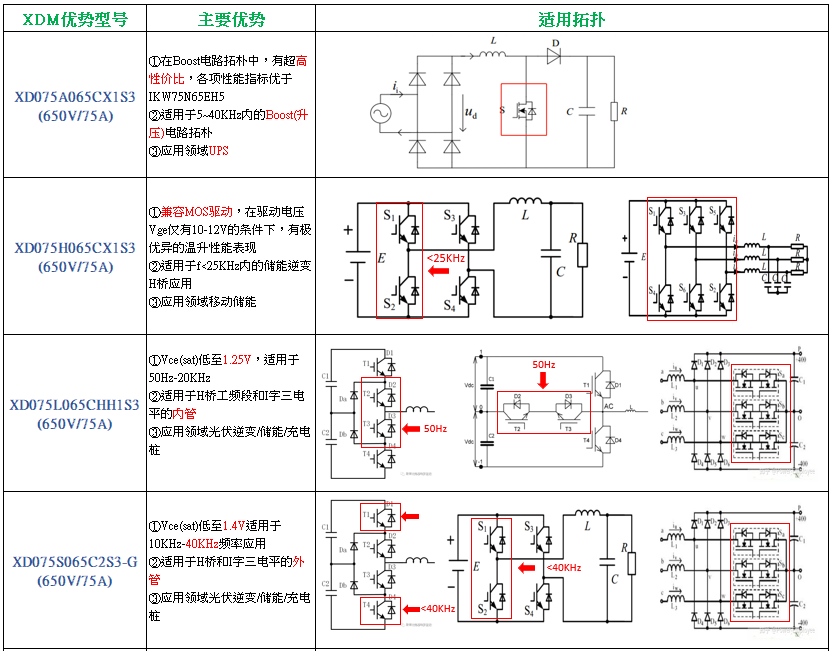

芯達茂因應光伏逆變/儲能/充電樁/PFC的應用領域及電路拓璞,開發了各式相應的功率器件,可滿足各種的應用需求,如下表所示:。
△圖四
